产品概述:
滚筒筛也称为圆筒筛、转筒筛、滚筒筛分机、筛分设备等,康振滚筒筛是根据物料的颗粒大小进行分级处理的一种设备,常用在中、细粒物料的分级筛分,以提高物料的质量。根据不同分级要求,滚筒筛分机级数一般从细到粗为多节,筒体呈倾斜放置,筒体被防尘密封罩罩住,生产过程中几乎无粉尘和噪音污染。广泛用于矿山、建材、公路、能源、化工、耐火材料、砂场石料等行业的产品分级以及煤,焦炭,白灰,砂金矿等粘湿物料的筛选,使产品结构更匀整,以满足生产需要。由于滚筒筛的使用范围比较广泛,所需筛分的物料材质不同,其内部构造和设计原理也得根据不同的应用改变,康振机械设备有限公在设计滚筒筛方面有着20多年的实践经验,对不同的客户需求都可以根据需要让客户少走弯路、是产品达到满意的效果。
滚筒筛分机特点:
1、结构新颖,不用基础,移动方便。
2、筛分效率高,运行平稳,噪声较低。
3、中心筛网 采用环状扁钢圈设计,耐磨性好,使用寿命长,结构简单,维修方便。
4、对物料的适应能力强,范围广,易于大型化、能大批量生产。
5、内置有梳型清筛机构,在筛分细粉或黏性物料的过程中可自行清理,筛孔不易被堵塞。
6、工艺布置简便,安装、维护方便,操 作方便等特点。同时对物料的适应能力强,粘性、湿度大、脏、杂等各种性质的物料都能筛分。
7、进料方式多样化、占用空间小,投资成本降低、运转平稳可靠、筛分效率高、产量大。
滚筒筛分机范围:
1、石料场中用于大小石子分级.以及分离出泥土和石粉。
2、沙石场中用与沙石分离。
3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。
4、化工行业,选矿行业用于大小块状物分级及分离粉状物质。
5、铝灰铝渣处理也是必不可少。
重型滚筒筛特点
1,进料方式简单多样 我公司研制的重型滚筒筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
2,筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
3,筛分量大、易于大型化在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化。
4,自身能耗小我公司研制的重型滚筒筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
5,工作环境好整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
6,设备噪音低
重型滚筒筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
7,使用寿命长,维修量小重型滚筒筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小。
8,检修方便 设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。
重型滚筒筛适宜各种性质的物料,以及煤,焦炭,生熟石灰等潮湿堵塞物料,该产品能够根据用户的需求进行定制合适的筛分设备。
滚筒筛有梳型清筛装置,在筛分过程可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果,60-200目筛网,动力0.75-3KW,产量:500-1500KG/小时。

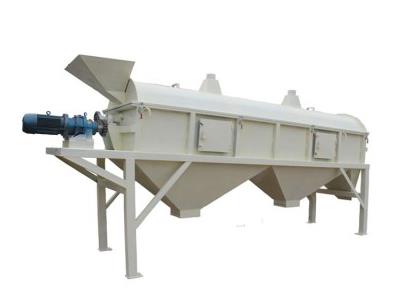

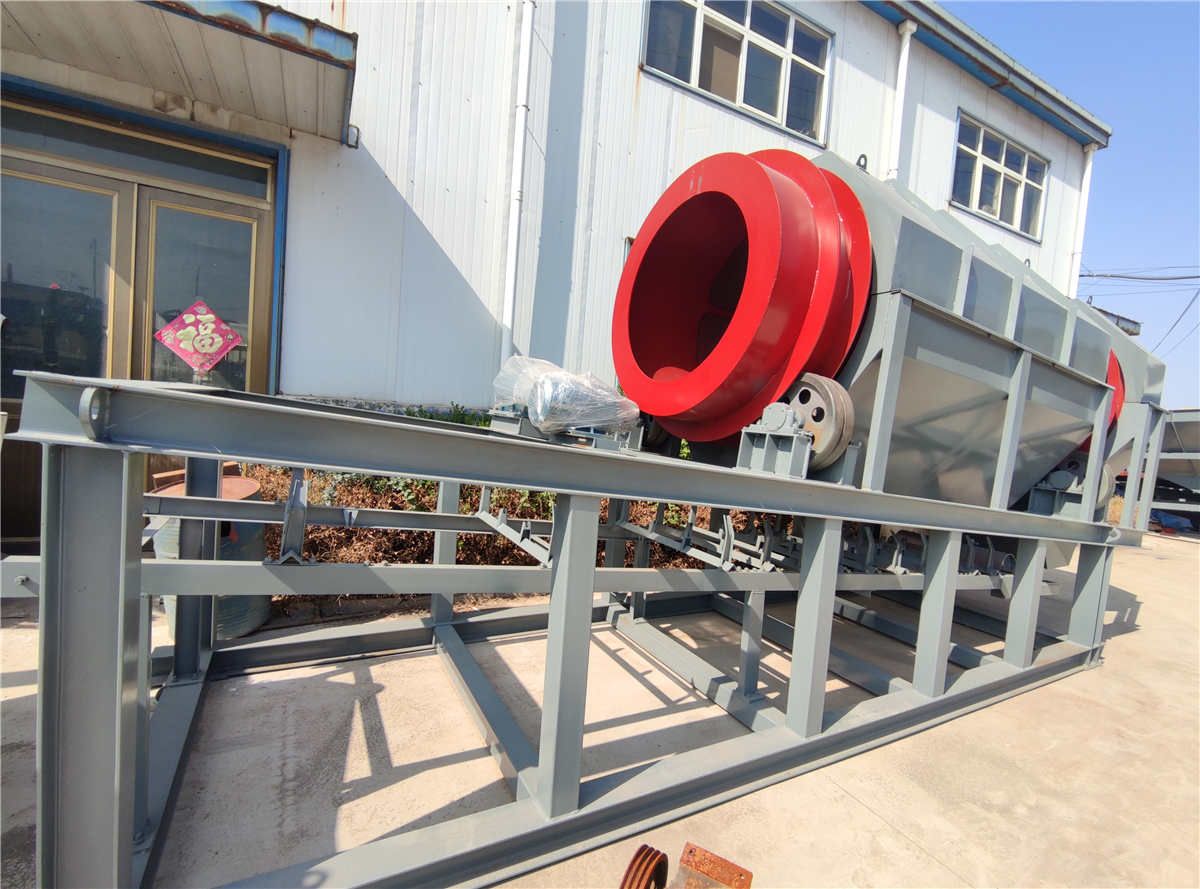

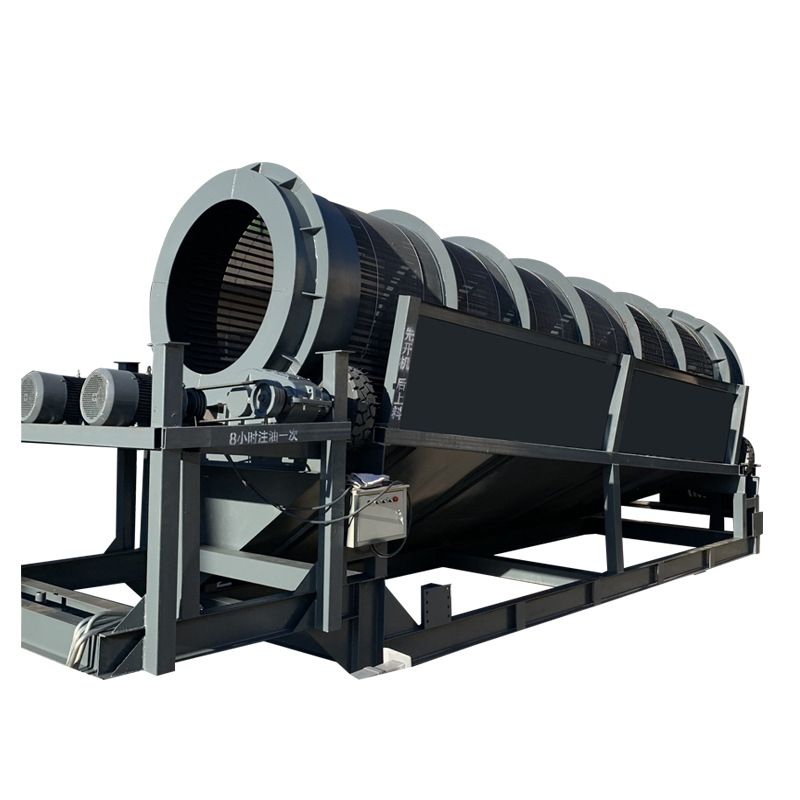

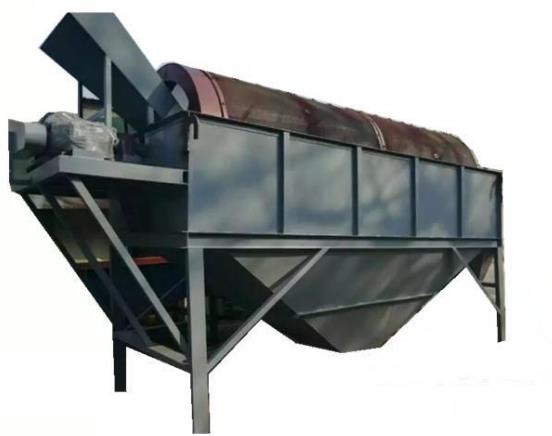

滚筒筛图片
滚筒筛原理
当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒后端底部的出料口排出,不合格的物料(筛上产品)经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。
滚筒筛分类
1、根据有无中心轴结构进行分类
有轴的滚筒筛可以筛分颗粒状,粉体,板结块状的物料,而无轴滚筒筛采用无轴设计,可以对易缠绕、体积较大、有大的冲击量的物料的筛分与筛选,产量与有轴相比会提高20%。
2、根据外形结构进行分类
以分为封闭式与敞开式(笼式滚筒筛),封闭式的滚筒筛可以保护周围环境的干净,同时也可以保护筛分的物料不受外界环境的影响,符合环保行业的要求。
滚筒筛技术参数
型 号 | 出力 (t/h) | 功率 (kw) | 筛筒直径 (mm) | 筛筒长度 (mm) | 入料粒度 (mm) | 筛下粒度 ((mm) | 外型尺寸 (长×宽×高mm) |
GTS1015 | 50 | 3.0 | 1000 | 1500 | ≤300 | 0~100 | 2600×1400×1700 |
GTS1020 | 100 | 4.0 | 1000 | 2000 | 3390×1400×2140 | ||
GTS1225 | 160 | 5.5 | 1200 | 2500 | 4146×1600×2680 | ||
GTS1530 | 250 | 7.5 | 1500 | 3000 | 4460×1900×2820 | ||
GTS1545 | 350 | 11 | 1500 | 4500 | ≤400 | 5960×1900×3080 | |
GTS1848 | 450 | 15 | 1800 | 4800 | 6500×2350×4000 | ||
GTS2055 | 600 | 22 | 2000 | 5500 | 7500×2550×4800 | ||
GTS2265 | 800 | 30 | 2200 | 6500 | 8500×2750×5000 | ||
注:1、外型尺寸是按筒体长计;
2、处理量是按大孔径计算;
3、倾斜角度和每节长度视物料不同而不同;
4、质量按筒体长且使用编织网时计;
5、物料大块所占比例不超过10%。
七、滚筒筛性能特点
1、采用旋转式筛分方法,物料在滚筒内不断翻转滚动,有效减少了筛网堵塞现象。
2、筛筒直径为1000-2200mm,筛筒长度为1500-6500mm,产量为每小时50-800吨。
3、安装倾斜角小,不易堵塞,主要用于用于粉状物料的分级,在作业过程中,筛滤效果好,筛分效率高达95%以上。
4、整个筛分筒可以用密封隔离罩所密封,清除了筛分过程中的粉尘飞扬,块状分溅等现象,避免了对工作环境的污染。
5、滚筒筛筛网是由若干个圆环状扁钢组成,规格为16mm×12mm,其截面积远远大于其它分离设备筛网的筛条截面积故而使用寿命得到提高。
6、物料与旋转筛网所产生的噪音完全由密封防尘罩隔离,使噪音无法传递到设备外部,从而降低了设备噪音。
滚筒筛结构图纸
滚筒筛主要由电机、减速机、滚筒装置、机架、密封盖、进出料口等部分组成。滚筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。
滚筒筛和振动筛的优缺点对比:
筛型项目 | 滚筒筛 | 平面振动筛 | 悬臂振动筛 |
适用煤种 | 各类煤种 | 不含杂质的煤种 | 不含杂质的煤种 |
进煤方式 | 多种,按实际情况而定 | 只适应皮带、漏斗,进煤口尺寸固定 | 只适应皮带、漏斗,进煤口尺寸固定 |
筛分方式 | 旋转 | 振动 | 振动 |
筛分效率 | 95%以上 | 10%-70%,视煤质水分情况定 | 10%-80%,视煤质水分情况定 |
筛分量 | 达到100%MCR,不受制约 | 10%-80%MCR,视煤质水分情况定 | 10%-80%MCR,视煤质水分情况定 |
下料粒度 | 6-30mm,可任意调整 | 下料粒度不能任意调整且有超标现象 | 下料粒度保证度不好,有超标现象 |
大型化 | 尺寸制约较,小易于大型化 | 大型化受尺寸、筛分效率等制约 | 大型化受尺寸效率和悬臂材料等制约 |
能耗 | 小,是其它筛型的50% | 大 | 较大 |
噪音 | 带密封隔离罩,噪音低 | 高 | 高 |
设备寿命 | 长 | 短 | 短 |
清筛机构 | 有 | 无 | 无 |
工作环境 | 好,有密封隔离罩 | 差,无密封隔离罩 | 差,无密封隔离罩 |
劳动强度 | 小,无须定期清筛清洁地面煤 | 大,设备运行时间长,清筛清洁地面煤 | 大,设备运行时间长,清筛清洁地面煤 |
维修及易损件 | 维修量小,易损件仅更换轴承 | 维修量大易损件多,筛网、振动电机 | 维修量大易损件多,筛条、振动电机 |
对锅炉上煤保证值 | 100% | 不能完全保证 | 不能完全保证 |
滚筒筛适用范围
滚筒筛物料的颗粒大小进行分级处理,广泛应用于电力、矿山、冶金、建材,化工等生产行业。
1、石料场中用于大小石子分级以及分离出泥土和石粉。
2、沙石场中用于沙石分离。
3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。
4、化工行业、选矿行业用于大小块状物分级及分离粉状物质。
