实验筛 试验筛 标准检验筛

- 检验筛 拍击筛

产品描述:
产品质保:按照国家相关产品规定严格施行
售后服务:专属客服提供7*24小时售前、售后、技术服务
产品详情product details

实验室振动平台

标准检验筛(试验筛)概述:

标准检验筛(试验筛)又叫标准筛,是具有标准筛孔的筛析工具,又是检验其他粒度检测方法的工具或依据,实验室筛分所用的筛子是按表中有关标准制成的筛孔大小不一的试验套筛,即标准筛。标准筛是由直径15450mm,高为2550mm的筛框和筛网组成。筛框不锈钢板制成,实验室筛分用套筛是一个筛子套在另一个筛子上叠成的。上层的筛孔大,下层的筛孔小。上部加一个盖,下部加一个底盘,以减少灰尘和损失。底盘还用来承接通过后一个筛子的细粒级产品。

 标准检验筛(试验筛)工作原理“手筛分”和“机械筛分”

“手筛分”费时,但它是得到可靠干筛数据所必须采用的方法。将物料装入筛中并加好筛底和筛盖,边筛边敲打筛框,每分钟打击125150次,每打25次,将筛子转1/8圈。大约筛10min,再换一个接物料底盘,再筛5min。经称重,若后5min内每分钟通过细料量小于0.1%给料量,即为筛分合格。也即达到了筛分终点。

用过的筛子应洗净烘干,并用超声波除去堵在筛孔中的颗粒,或在不损坏筛网的前提下清洗。

“机械筛分”将筛子按孔径大小叠在一起,给料放在顶上一层筛子上,并加上盖和底盘,一般叠56个筛子。然后放在机械振筛器上进行机械振动筛分。通常,振动时间为20分钟。检测筛分质量时,再用振筛器振筛器振筛5分钟,如每分钟筛下量小于0.2%试验样量即为合格,对于粗粒物料,过筛率小于1%即可。如筛分过程中损失量超过总筛分量的0.5%时,试验必须重新取样进行。为避免损失和延长筛分时间,有时在开始筛分时先用细的筛子将粉尘筛除


标准检验筛(试验筛)商品特色:

利用筛孔大小不同的一套标准筛进行粒度分析的方法,适用于20μm到125mm粒级范围。筛分的目的是了解物料的粒度特性和各粒级含量,在筛孔大小标准化以前,还没有实验室筛分概念。1867年德国人雷廷格(P。Rittinger)首先建议以75μm为基础,用以值递增的筛孔大小作为系列标准筛孔,逐步建立并完善了实验室筛分概念及其方法,一直沿用了很长时间,直到20世纪60年代。因该系列标准筛由英国泰勒(Tylor)公司制造,故习惯称为泰勒标准筛。20世纪60年代国际标准化组织(ISO)制定了标准筛序列以后,各国使用的各种标准筛系列逐步修改到符合ISO的系列。




标准检验筛(试验筛)概述:

标准检验筛(试验筛)又叫标准筛,是具有标准筛孔的筛析工具,又是检验其他粒度检测方法的工具或依据,实验室筛分所用的筛子是按表中有关标准制成的筛孔大小不一的试验套筛,即标准筛。标准筛是由直径15~450mm,高为25~50mm的筛框和筛网组成。筛框不锈钢板制成,实验室筛分用套筛是一个筛子套在另一个筛子上叠成的。上层的筛孔大,下层的筛孔小。上部加一个盖,下部加一个底盘,以减少灰尘和损失。底盘还用来承接通过后一个筛子的细粒级产品。


标准检验筛(试验筛)工作原理:


“手筛分”和“机械筛分”

“手筛分”费时,但它是得到可靠干筛数据所必须采用的方法。将物料装入筛中并加好筛底和筛盖,边筛边敲打筛框,每分钟打击125~150次,每打25次,将筛子转1/8圈。大约筛10min,再换一个接物料底盘,再筛5min。经称重,若后5min内每分钟通过细料量小于0.1%给料量,即为筛分合格。也即达到了筛分终点。

用过的筛子应洗净烘干,并用超声波除去堵在筛孔中的颗粒,或在不损坏筛网的前提下清洗。

“机械筛分”将筛子按孔径大小叠在一起,给料放在顶上一层筛子上,并加上盖和底盘,一般叠5~6个筛子。然后放在机械振筛器上进行机械振动筛分。通常,振动时间为20分钟。检测筛分质量时,再用振筛器振筛器振筛5分钟,如每分钟筛下量小于0.2%试验样量即为合格,对于粗粒物料,过筛率小于1%即可。如筛分过程中损失量超过总筛分量的0.5%时,试验必须重新取样进行。为避免损失和延长筛分时间,有时在开始筛分时先用细的筛子将粉尘筛除。

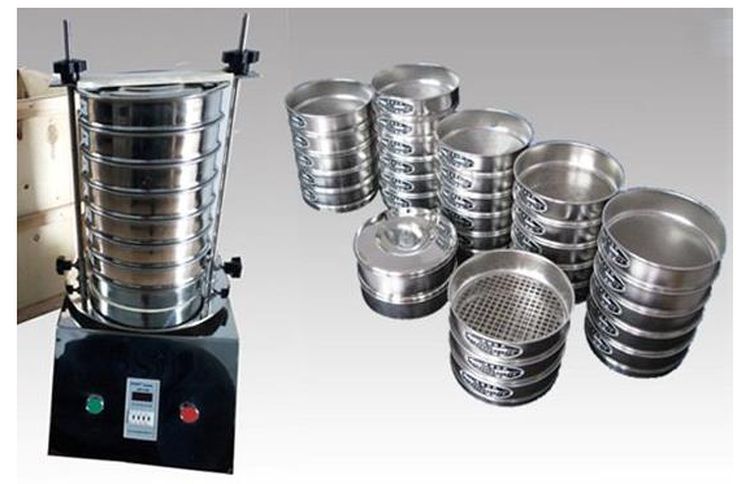

实验室经常用的机械筛分设备:KZ-300和 KZ-200标准检验筛


 检验筛04 (5)

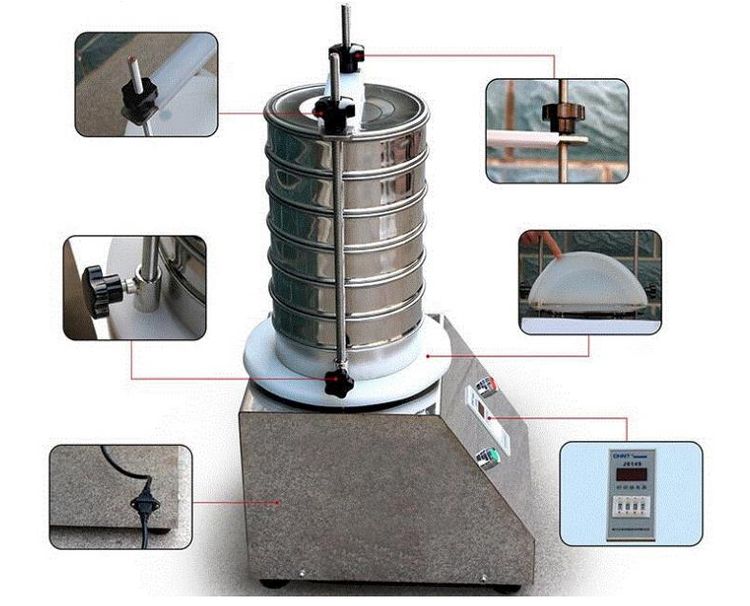

标准检验筛(试验筛)的结构特点:

1:标准筛筛框采用SUS304不锈钢拉伸抛光而成,壁厚0.6-0.7毫米,表面光可鉴人,整体成型坚固耐用,没有磁性, 标准筛筛网与标准筛筛框通过锡焊固定,不会松弛,能耐300度以下高温。


2:网孔精确,因按网孔标记所以不同时间生产的同一规格网孔一致。金属丝编织标准筛,标准筛网孔尺寸方孔可至0.02毫米(20微米)三角孔标准筛网孔尺寸可至0.005毫米(5微米),标准筛筛网按B6003.1-1997 标准编织。符合国际标准ISO3310-1:1990 R20/3,R20,R40/3系列,标准筛筛网材质有黄铜H80、不锈钢SUS304.并可经电镀,化学加工可使筛面光滑耐磨,同时经纬丝结点固定在一起,网孔长期使用不会变形。我公司生产标准筛尺寸精确保证,同一型号的标准筛,不同时间生产保证网孔绝对相同。从而保证检测的一致性。进口泰勒筛网孔尺寸与GB6003. 1-1997相近,如中国140号网孔尺寸106微米,美国筛网号140#泰勒筛网号150#网孔尺寸105微米,我们可以根据用户要求制作。可以选用105微米筛网为用户配相应的泰勒筛,无论是网孔要求还是外观都能符合要求。


3:冲孔板标准筛,按GB6003.2-1997标准加工。符合国际标准ISO3310-2:1990 R20/3,R20,R40/3系列。


标准检验筛(试验筛)技术参数:


序号

名    称

单   位

数   据

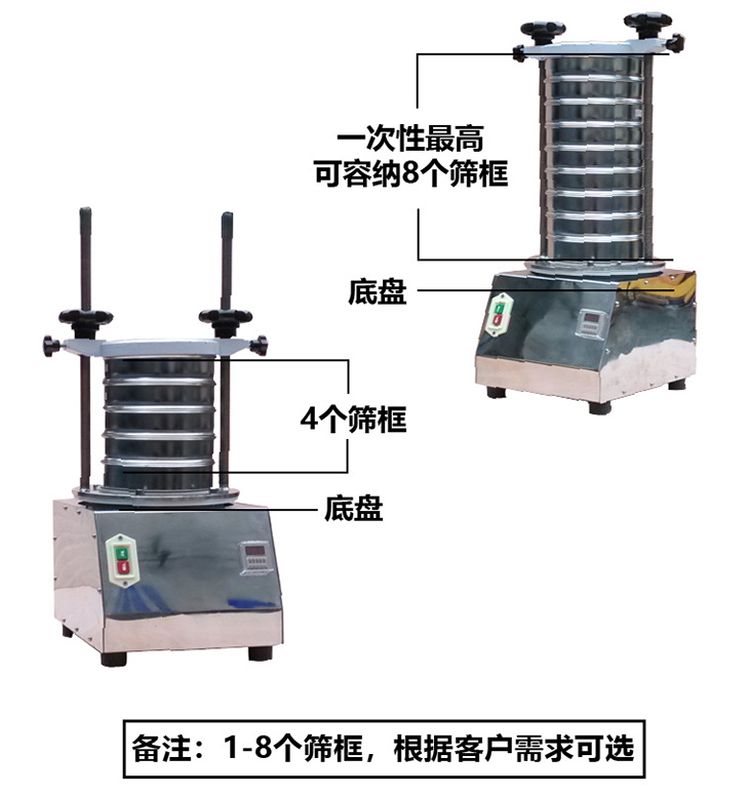

1

标准筛具

1-8

2

筛机直径

mm

200/300

3

筛分粒度

mm

0.038-3

4

噪音

db

≦50

5

投料量(一次性)

G

≦200

6

振幅

mm

≦5



7



电机

电压

V

220

转速

r/mm

1420

功率

KW

0.125

8

主机外形尺寸

mm

360×300×736

9

重量

kg

25


标准检验筛(试验筛)操作注意事项:


1.    标准试验筛要水平放置;确认电源和铭牌要求相符,并确保接地;振动部分不能与其它物体接触;各部螺栓是否锁紧。

2.    根据被检验物料及相应的标准来确定要选用的标准筛框。

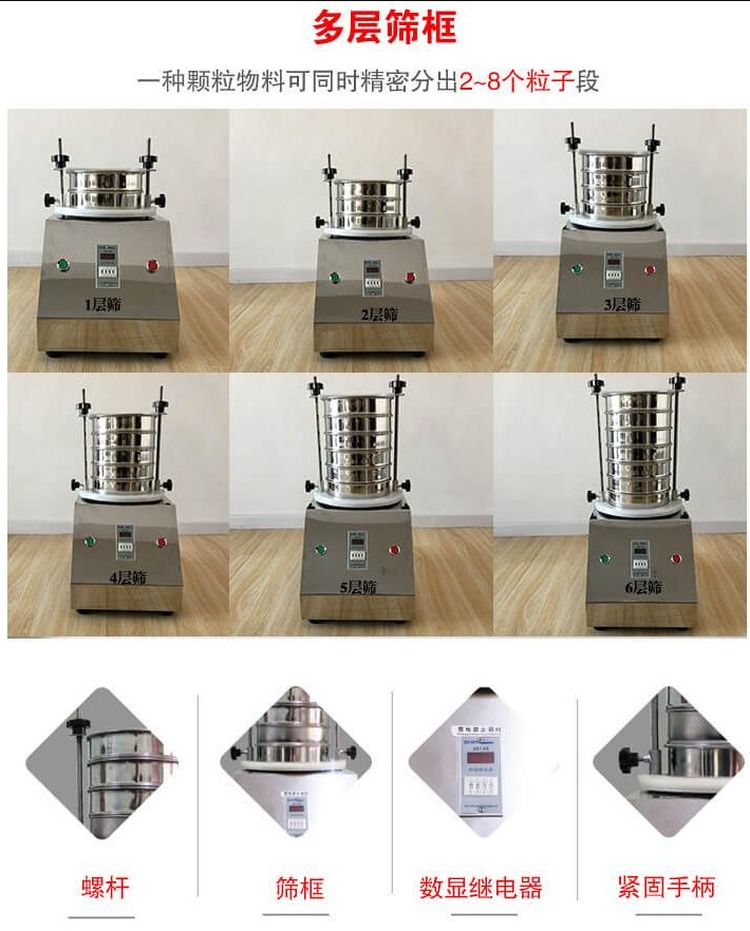

3.    把标准筛框按孔径从小到大,从下到上依次叠放到筛框底座上。

4.    把被检验物料放入上端的标准筛框里,盖上标准筛上盖,根据标准筛框的总高度调整调节杆高度,然后用压板和锁紧螺母对标准筛框进行定位压紧(注:两侧要用力应一致)。

5.    根据物料性质及投料量,在定时器上设定运行时间,然后打开电源开关,标准试验筛即开始工作。

6.    标准试验筛工作停止后,旋开锁紧螺母,取下压板,小心取走标准筛框。

7.    切断电源。

标准检验筛(试验筛)在订购时请说明所测试物料和筛分粒度,根据您提供的数据来确定筛框大小、层数及筛网尺寸。
