产品概述：

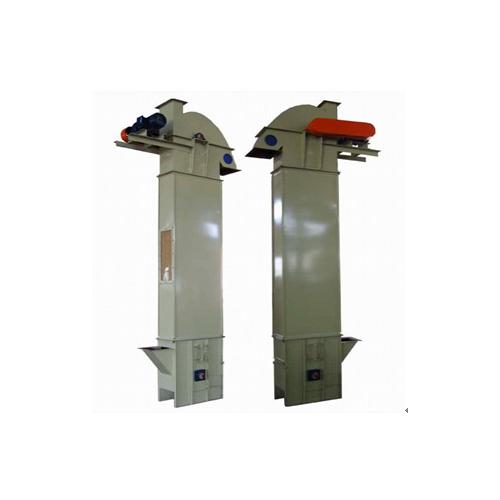

TH系列圆环链式斗式提升机
是一种常用的提升设备，该系列斗式提升机采用锻造环链作为传动部分，具有很强的机械强度，主要用于提升机粉体和小颗粒及小块状物料，区别于TD系列斗式提升机，其提升量更大、运转效率更高。其常用于较大比重的物料的提升。
产品介绍：
TH系列圆环链斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型环链式斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。TH型环链式斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。
TH型圆环链斗式提升机是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优良合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。
TH系列圆环链斗式提升机备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。
TH系列圆环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机*大输送量365m3/h,*大提升高度为50m。
主要特点:
1、维护方便，寿命长。机壳钢板加厚、刚性好。
2、输送物料的温度*高可达250℃。提升高度运行平稳，噪音小，维护方便。
3、中节机壳具有单通道和双通道两种形式。改进机型的提升输送量比普通机型提高30%以上。
4、提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有**的抗拉强度和耐磨性能。

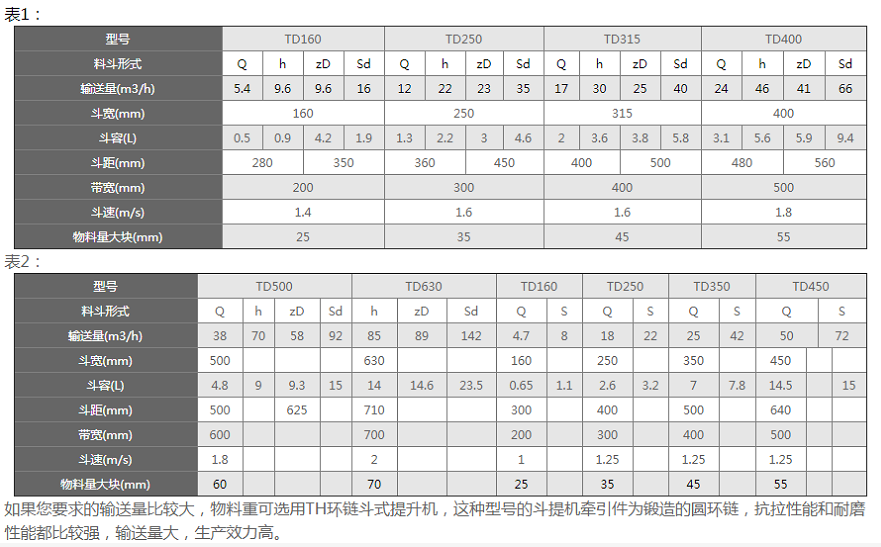

TD型皮带式斗式提升机
因为牵引件是胶带所以只能提升轻型物料，适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度*高40m，该提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造。TD型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。
基本结构:
TD型斗式提升机由运行部分(料斗与牵引胶带)，带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动装置等组成。适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。另一种钢丝绳芯胶带斗式提升机，由于它的牵引构件为钢丝绳芯胶带所以比TD型的橡胶带具有更好的耐磨抗拉效果。
TD型斗式提升机结构形式：传动装置TD型斗提升机的传动装置有两种形式，分别配有YZ型减速器和ZQ型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器，逆止。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。
主要特点:
1、驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少。
2、提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少。
3、运行性好，**的设计原理和加工方法，了整机运行的性，无故障时间超过2万小时。提升高度高.提升机运行平稳，因此可达到较高的提升高度。
4、使用寿命长，提升机的喂料采取流入式,无需用斗挖料，材料之间很少发生挤压和碰撞现象。本机在设计时物料在喂料、卸料时少有撒落,减少了机械磨损。
NE系列板链斗式提升机
是一种新型的斗式提升机，其采用板链传动，区别于老型号TB系列板链斗式提升机，其命名方式采用提升量而命名而非斗宽。如NE150指的是提升量为150吨一小时而不是斗宽150。NE系列斗式提升机有着很高的提升机效率，根据提升速度不同还分有NSE型号及高速板链斗式提升机。
产品介绍：
NE型板链式斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
NE型板链斗式提升机是引进国外**技术而研制的新型提升产品；NE系列板链式斗式提升机应用于各工业国家，由于节能有效，NE型板链斗式提升机正在逐步替代HL型等环链式提升机。NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。主要技术参数符合机械部标准（JB3926-85)。NE型板链斗式提升机采用自流式装料，重力式卸料。链条是优良合金钢高强度板式链条,耐磨而。驱动部分采用硬齿面减速器。该提升机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送,物料温度控制在250℃以下。
工作原理:
NE系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
产品特点:
NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
本系列板链式提升机具有以下特点：
1、提升范围广。这类提升机对物料的种类、特性及块度的要求少。不仅能提升一般粉状、粒状和块状物料，而且可提升磨琢性大的物料。物料温度≤250度。
2、输送能力大。该系列提升机具有NE15～NE800多种规格。提升量范围为15～800m 3 /h。
3、驱动功率小。这类提升机采取流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大。物料提升时，几乎无回料和挖料现象，因此无效功率少，所耗功率是环链提升机的70%。
4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象，本机的设计物料在喂料、提升和卸料中不会撒料，减少了机械磨损，输送链采用板链式高强度耐磨链条，大大延长了使用寿命。正常使用下，输送链使用寿命超过5年。
5、提升高度高。该系列提升机链速低，运行平稳，且采用用板链式高强度耐磨合金钢链条，因此可达较高的提升高度（高度40M)。
6、密封性好。环金污染少。
7、运行性好。**的设计原理，了整机运行的性，无故障时间超过了3万小时。
8、操作、维修方便、易损件少。
9、机械尺寸小。与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。
10、结构港型号，精度高。机壳经折边和中间压筋，再经焊接，刚性好、外观漂亮。
11、使用成本低。由于节能和维修少，使用成本极低。
主要结构:
NE系列板链斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依 用户实际需要而定)。驱动平台上装有检修架和栏杆。分左装和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
1、上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。
2、中间节：部分中间节装有轨道（双排节）以防止链条工作中摆动，部分中间节装有检修门以便维修。
3、下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。
5、板链：链板采用 45 # HRC36~42 。
a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能，运转故障率低，使用寿命长；b 、采用较低的链速度(o．5米/秒)；c、 采用大容量的料斗和较小的斗距，驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。
