结构和工作原理:

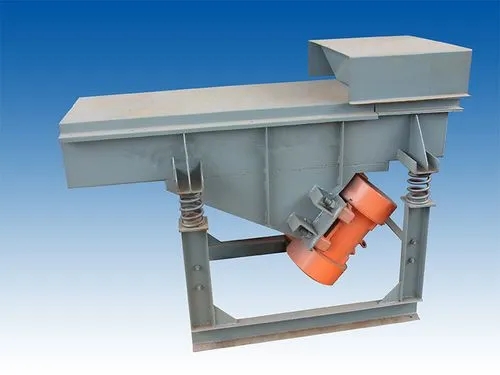

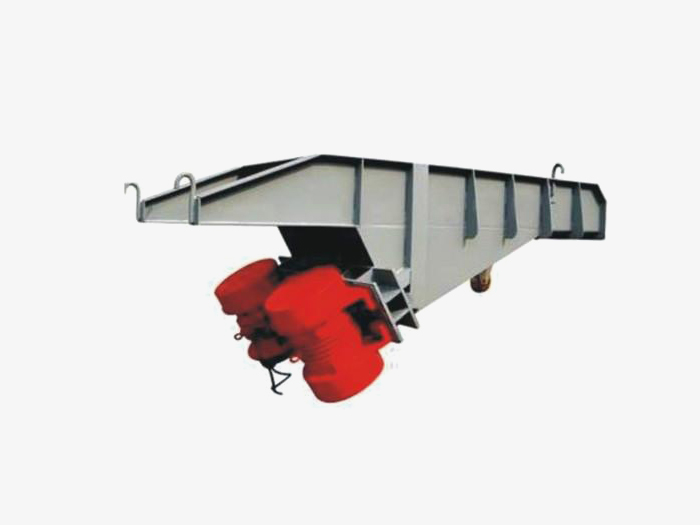

1、结构:GZG系列电机振动给料机由给料槽传振体、振动电机、减振装置四部分组成。
2、工作原理:GZG系列电机振动给料机的给料过程是利用特制的振动电机驱动给料槽沿倾斜方向作周期直线往复振动来实现的,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的物料将被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落1/50秒内完成,由于振动电机的连续激振,给料槽连续振动,槽中的物料则连续向前跳跃,以达到给料目的。

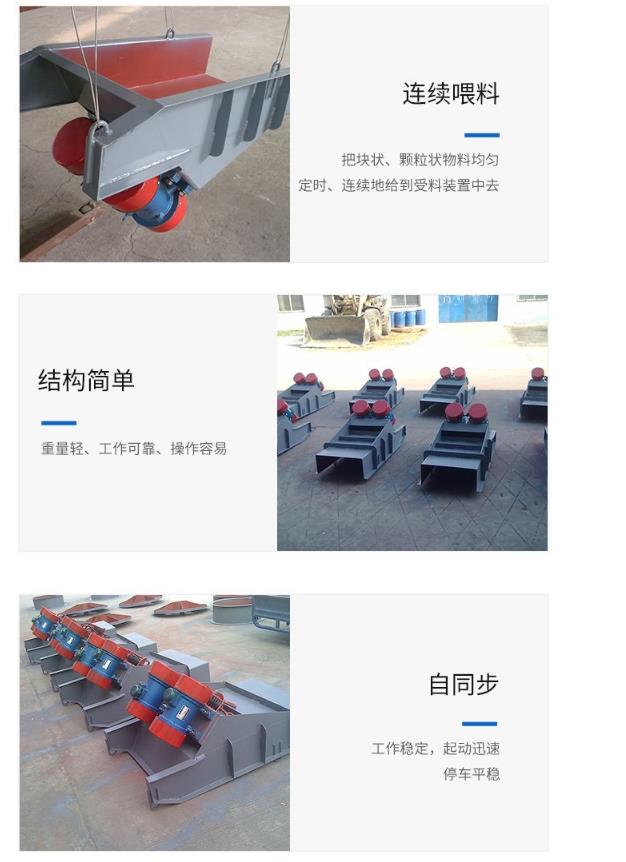

3、该机结构简单,振动平稳,喂料均匀,连续性能好,激振力可调;随时改变和控制流量,操作方便;偏心块为激振源,噪音低,耗电少,调节性能好,无冲料现象;若采用封闭式机身可防止粉尘污染。
电机振动给料机使用条件:(1)环境温度不超过+40℃;(2)在环境温度为20±5℃时,周围介质相对湿度不大于85%;(3)周围没有严重腐蚀及影响电气绝缘的介质。
型号 | 生产率t/h | 给料槽尺寸宽*长*高mm | 运行方式 | 粒度mm | 振动电机 | 重量Kg | ||||
电压V | 频率Hz | 型号 | 功率KW | 振动频率次/分 | ||||||
GZG30-4 | 15 | 300*1000*160 | 连续 | 120 | 380 | 50 | YZD2.5-4 | 0.18*2 | 1450 | 110 |
GZG40-4 | 30 | 400*1200*160 | YZD5-4 | 0.25*2 | 155 | |||||
GZG50-4 | 50 | 500*1200*160 | YZD8-4 | 0.4*2 | 190 | |||||
GZG60-4 | 80 | 600*1800*180 | 180 | YZD16-4 | 0.75*2 | 410 | ||||
GZG70-4 | 100 | 700*1800*200 | 180 | YZD20-4 | 1.1*2 | 440 | ||||
GZG80-4 | 200 | 800*2000*225 | 200 | YZD32-4 | 1.5*2 | 640 | ||||
GZG90-4 | 300 | 900*1500*300 | 250 | YZD50-4 | 2.2*2 | 730 | ||||
GZG110-4 | 400 | 1100*1500*300 | 900 | |||||||
GZG130-4 | 500 | 1300*1500*400 | 350 | 1000 | ||||||
GZG70-6 | 80 | 700*1800*200 | 150 | YZD20-6 | 1.5*2 | 960 | 440 | |||
GZG80-6 | 160 | 800*2000*225 | 180 | YZD30-6 | 2.2*2 | 670 | ||||
GZG90-6 | 240 | 900*1500*300 | 240 | YZD40-6 | 3.0*2 | 740 | ||||
GZG110-6 | 320 | 1100*1500*300 | YZD50-6 | 3.7*2 | 940 | |||||
GZG130-6 | 400 | 1300*1500*400 | 320 | 1040 | ||||||
GZG150-6 | 500 | 1500*1800*500 | 2000 | |||||||
GZG180-6 | 800 | 1800*1800*500 | YZD75-6 | 5.5*2 | 2590 | |||||
GZG200-6 | 1000 | 2000*2000*500 | 360 | 3700 |
